Tradycyjnie okablowanie akcesoriów montowanych na bagażnikach dachowych wiązało się z wyprowadzeniem przewodów przez przednią szybę, przez szczeliny drzwiowe w słupkach B itp. W ramach prac nad ARB BASE Rack inżynierowie ARB opracowali rozwiązanie pozwalające na poprowadzenie okablowania z wnętrza pojazdu przez dach pojazdu lub zadaszenie.
Opracowane zostały dwa zestawy okablowania. Jeden zestaw jest wstępnie okablowany z 6 przewodami (3 obwody), aby zapewnić szczelność okablowania. (1780400) Drugi zestaw zawiera 6 przewodów, co umożliwia różne okablowanie w zależności od wymagań klienta (1780410).
Kluczowe kryteria podczas opracowywania projektu obejmowały:
- Szczelne rozwiązanie okablowania do przeprowadzenia przewodów przez dach pojazdu
- Bezproblemowa integracja z ARB BASE Rack
- Przepusty wyjściowe pasujące do standardowych rozmiarów przepustów o średnicy wewnętrznej 10 mm (3/8″) i 13 mm (1/2″)
- Wysokiej jakości przewód samochodowy zgodny z normami JASO (tylko PN 1780400)
- Brak płynnych klejów w składzie
- Integracja z zestawem do rozłączania w celu ponownego uszczelnienia punktów wyjścia z dachu po usunięciu stelaża (PN 1780620)
Montaż zestawów okablowania wymaga wywiercenia w dachu pojazdu lub zadaszenia otworów 2 x 7 mm (0,28″) i 1 x 25 mm (1,0″). Otwór 25 mm jest odpowiedni do przeprowadzenia złącza Deutsch DT-02. Miejsce montażu dla popularnych pojazdów zostało opracowane z uwzględnieniem bocznych poduszek powietrznych i innych przeszkód tam, gdzie to konieczne.

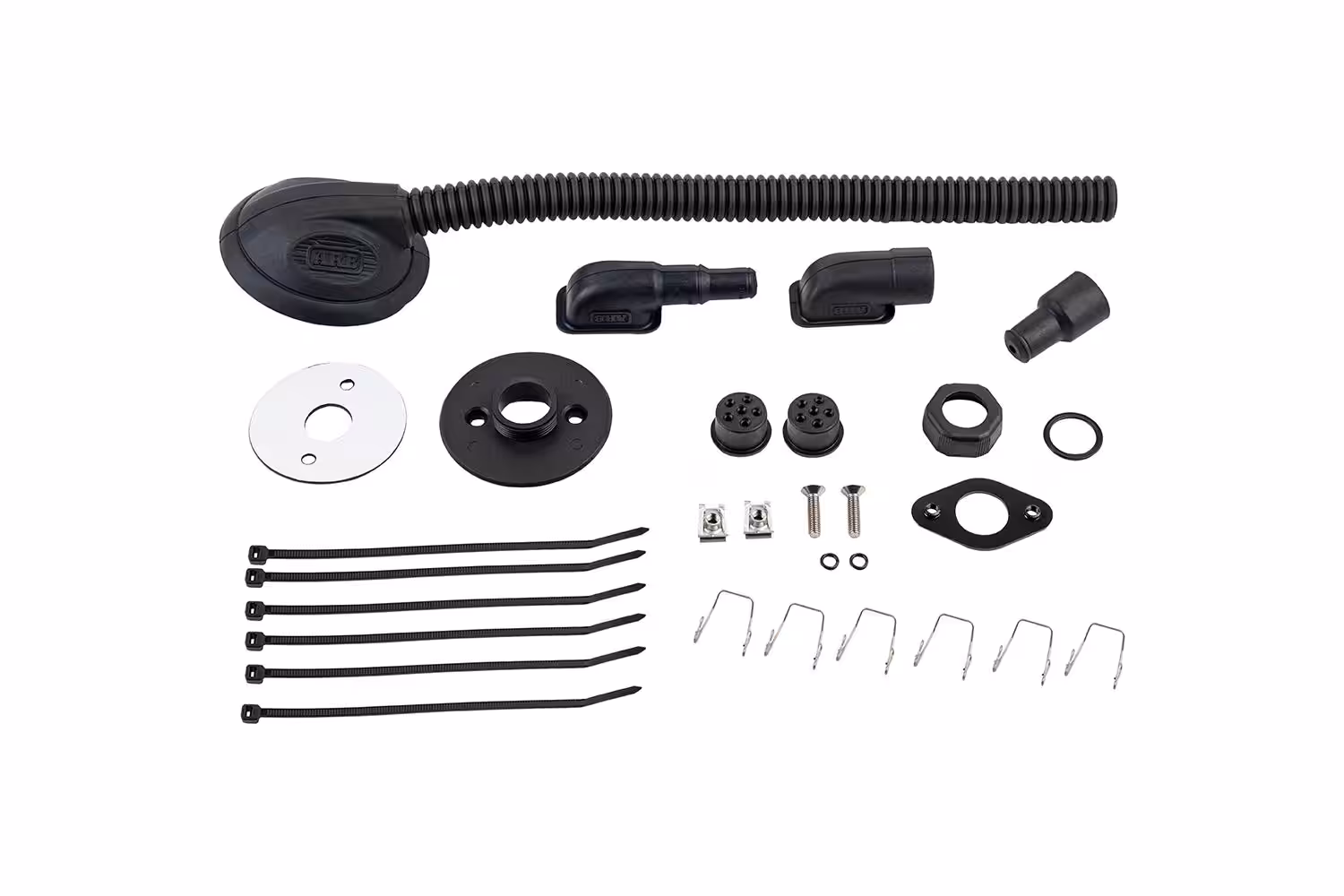

Zestaw 1780410 zawiera:
- Gumowa osłona zewnętrzna z płaszczem o długości 300mm
- Przepust na wejście BASE RACK
- Przepust na wyjście BASE RACK
- Przepust do bezpośredniego wyjścia
- Elementy mocujące
- Opaski kablowe i klipsy
- Aby spełnić różne wymagania klientów w zakresie okablowania, opracowano dwa typy uszczelnień:
Typ 1 obsługuje do 6 przewodów 2,2-3,2 mm (0,087-0,125″).
Typ 2 obsługuje do 2 przewodów 2,2-3,2 mm (0,087-0,125″) plus 2 x 3,9-5,8 mm (0,154-0,228″).
